CNC 2.0

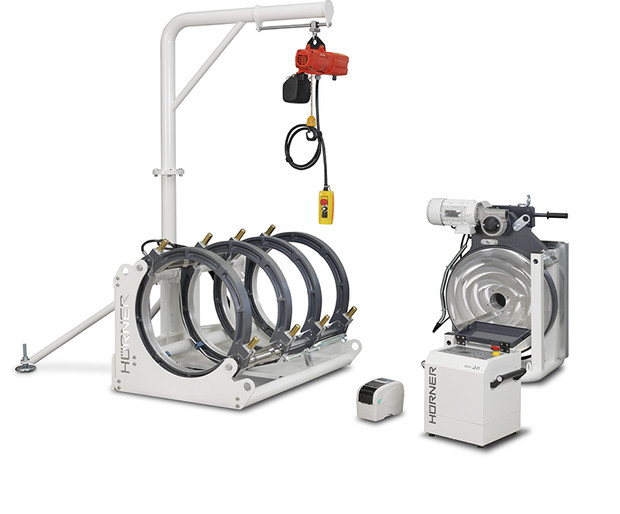

Las máquinas HÜRNER CNC ECO 2.0 son máquinas de soldadura a tope de alta calidad y larga duración de vida para soldar tubos de plástico, controladas por CNC de segunda generación. Ha sido desarrollada, siempre que fuera aplicable, de acuerdo con las versiones más recientes la Directiva de máquinas 2006/42/CE, de la normativa ISO 12176-1 y de la normativa DVS 2207-1. El diseño de la máquina permite soldar tubos con un diámetro exterior de 40 a 1.600 mm partiendo de 12 modelos básicos de máquina.

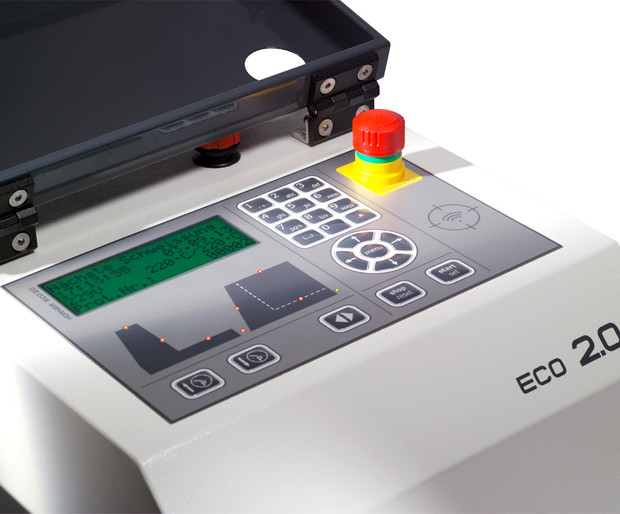

Las máquinas se suministran con una unidad hidráulica y de control CNC completamente cerrada de grado de protección IP 54 para presiones hasta 220 bares. Tanto la placa calefactora con recubrimiento anti-adhesivo como el cepillo de refrentar se conectan a la unidad de control y hidráulica, igual que la máquina básica. No se necesita ninguna unidad distribuidora de potencia adicional.
PROTOCOLOS AUTOMÁTICOS
10 000 soldaduras
INTRODUCCIÓN DE DATOS
Con transpondedor RFID, manualemente, con escáner de códigos de barra
AUTOCONTROL DEL SISTEMA
Sensor de tensión de entrada de hechura física, incl. registro de la medida, comprueba de integridad sistema, gestión de mantenimiento asistida por ordenador, incl. registro de la misma
MONITORIZACIÓN DE LA SOLDADURA
Presiones de soldadura, tiempos de soldadura, temperatura ambiente, detección de la tensión de entrada, control de la memoria, temperatura del motor, temperatura del elemento calefactor, gestión del mantenimiento, distancia recorrida por el armazón para la fusión
TRAZABILIDAD CONFORME CON LA NORMATIVA ISO 12176
Número de obra alfanumérico de 32 dígitos, código del soldador RFID según ISO, 1° dato adicionale (a definir por el usuario) con 20 dígitos alfanuméricos, 2° dato adicional (a definir por el usuario) con 15 dígitos alfanuméricos, datos ISO: código de accesorio, 1° y 2° código de tubo, longitud de los tubos, datos meteorológicos, número de soldadura, empresa instaladora, número de inventario, visualización de la empresa encargada del mantenimiento
NORMATIVAS DE SOLDADURA
DVS, WIS, SEDIGAS, UNI, NEN y otras sobre consulta
TRANSMISIÓN DE DATOS
Puerto USB para la transmisión de los datos de soldadura en formato PDF como informe corto o largo a una memoria USB o a una impresora de etiquetas, incluyendo el menú de impresión de etiquetas; también se pueden transferir en formato DataWork de HÜRNER, con un amplio menú de descarga que incluye la selección de datos según fecha, el número de obra y descarga de todos los informes en la memoria
DATOS TÉCNICOS | 160 mm | 200 mm | 250 mm | 315 mm | 355 mm | 500 mm | 630 mm | 800 mm | 1000 mm | 1200 mm |
|---|---|---|---|---|---|---|---|---|---|---|
Rango de diámetros (mm) | 40 - 160 | 63 - 200 | 75 - 250 | 90 - 315 | 90 - 355 | 200 - 500 | 315 - 630 | 500 - 800 | 630 - 1000 | 630 - 1200 |
Suministro de corriente | 230v
50 Hz
| 230v
50 Hz
| 230v
50 Hz
| 230v
50 Hz
| 230v
50 Hz
| 400 v
50 Hz
| 400 v
50 Hz
| 400 v
50 Hz
| 400 v
50 Hz
| 400 v
50 Hz
|
Potencia (KW) | 3.94 | 4.68 | 4.94 | 5.44 | 7.3 | 12.54 | 13.00 | 19.54 | 23.6 | 24.6 |
Peso total (incluyendo componentes) | 80 | 91 | 125 | 179 | 216 | 372 | 581 | 1233 | 1397 | 1775 |
Reducciones | 40, 50
63, 75
90, 110
125, 140
| 63,75, 90,110, 125,140 160,180
| 75,90 110,125 140,160 180,200 225
| 90,110 125,140 160,180 200,225 250,280
| 90,110 125,140 160,180 200,225 250,280 315
| 200,225 250,280 315,355 400,450
| 315,355 400,450 500,560
| 500, 560, 630, 710
| 630,
710,
800,
900
| 630,
710,
800,
900,
1000
|
Soporte de collar | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Elemento calefactor automático | - | - | ✔ | ✔ | - | - | - | - | - | - |
Unidad hidráulica de control CNC ECO | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Chasis básico | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Refrentador con microdisyuntor | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Elemento calefactor recubierto con PTFE | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Caja protegida | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Caja de transporte para los reductores y la máquina (opcional) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
