Manual Hidráulica

Equipos TOPE MANUALES HIDRÁULICOS

Manual Hidráulica

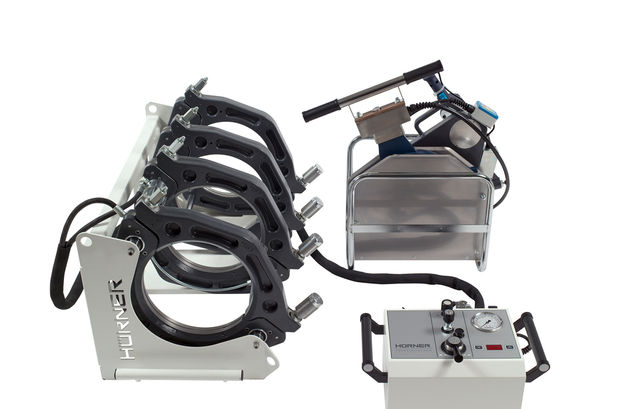

La serie de máquinas Manuales Hidráulicas se caracteriza por la elevada calidad de transformación y la posibilidad de actualizarla fácilmente integrando la unidad de protocolo SPG 2.0.

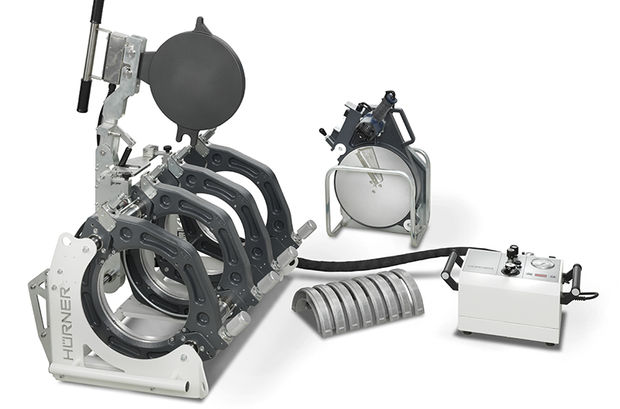

La máquina se suministra con una unidad hidráulica con – propiedad única – una carcasa herméticamente cerrada a prueba de salpicaduras de agua y suciedad, de modo que todos los componentes en el interior están protegidos. Incluso los elementos de mando de la lámina frontal están integrados en la impermeabilización de acuerdo con el grado de protección IP 54 (también está disponible el grado IP 64 bajo consulta).

Todas las conexiones y un enchufe de corriente eléctrica se encuentran en la parte trasera de la carcasa. Tanto la placa calefactora como el cepillo de refrentar se conectan, asimismo, en la parte trasera de la unidad hidráulica. Con ello no es necesario disponer una caja de distribución separada.

MONITORIZACIÓN DE LA SOLDADURA
Temperatura del elemento calefactor

PANTALLA
Display de números de 7 segmentos, altura del carácter 10 mm

UNIDAD HIDRÁULICA

  • No necesaria una caja de distribución separada, todas las conexiones y un enchufe de corriente en la parte trasera de la carcasa

  • Regulación digital de la temperatura del elemento calefactor regulándose desde la unidad hidráulica y de mando

  • Sistema hidráulico colocado en la carcasa de acero con un peso de sólo 19,5 kg (hasta DE 355 mm)

  • Presión máx. con versión hasta DE 355 mm 130 bar; DE 500 - 630 mm 150 bar; DE 800 - 1600 mm 220 bar

  • Presiones de soldadura mostradas por un manómetro de precisión sin mantenimiento

  • Unidad hidráulica y de mando fácilmente actualizada con el sistema de protocolos SPG

  • Sensor de presión 160 bar integrado en el sistema hidráulico

  • Soporte especial adaptado a la carcasa de la unidad hidráulica, para el sistema de protocolos, resistente las condiciones difíciles a pie de obra

  • Conectores del circuito hidráulico y de temperatura conectados directamente a la unidad hidráulica por líneas cortas

  • Alimentación del sistema de protocolos posible desde el enchufe con contacto PE de la unidad hidráulica

DATOS TÉCNICOS
160 mm
200 mm
250 mm
315 mm
355 mm
500 mm
630 mm
800 mm
1000 mm
1200 mm
1400 mm
1600 mm
Rango de diámetros (mm)
40 - 160
63 - 200
75 - 250
90 - 315
90 - 355
200 - 500
315 - 630
500 - 800
630 - 1000
630 - 1200
800 - 1400
800 - 1600
Suministro de corriente
230 v 50 Hz
230v 50 Hz
230v 50 Hz
230v 50 Hz
230v 50 Hz
400 v 50 Hz
400 v 50 Hz
400 v 50 Hz
400 v 50 Hz
400 v 50 Hz
400 v 50 Hz
400 v 50 Hz
Potencia (KW)
2.45
3.45
3.65
4.65
5.25
6.45
11.65
16.8
21.2
23
26.54
28.36
Peso total (incluyendo componentes)
66
87
109
168
201
295
448
771
1135
1998
2100
2450
Reducciones
40, 50, 63, 75, 90, 110, 125, 140
63, 75, 90, 110, 125, 140, 160, 180
75, 90, 110, 125, 140, 160 180, 200, 225
90, 110, 125, 140, 160, 180, 200, 225, 250, 280
90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315
200, 225, 250, 280, 315, 355, 400, 450
315, 355, 400, 450, 500, 560
500, 560, 630, 710
630, 710, 800, 900
630, 710, 800, 900, 1000, 1200
800, 900, 1000, 1200
900, 1000, 1200, 1400
Soporte de collar
-
-
Elemento calefactor automático
-
-
-
-
-
-
-
-
-
-
Suministro estándar
Unidad hidráulica de control Manual con mando centralizado
Chasis básico
Refrentador con microdisyuntor
Elemento calefactor recubierto con PTFE
Caja protegida
Caja de transporte para reductores “opcional”
-
-
-
-
-
-
-
-
