LDU, CSE Y SERIE WA

Aquí encontrarás los equipos LDU, CSE y Serie WA que disponemos. Si no encuentras lo que buscas, no dudes en consultarnos, si no lo tenemos, le daremos el mejor asesoramiento.

Consúltanos

Si necesita asesoramiento sobre el el LDU, CSE o alguna Serie WA , consúltanos sin ningún compromiso.

LDU



LDU – Universal Data Logger

El dispositivo de impresión de datos LDU ha sido diseñado y construido para la medición de los parámetros de soldadura a tope de tuberías y accesorios de PE 80, PE 100, PP y PVDF.


Además de la función de control, la máquina de impresión de datos ayuda al operador durante todas las fases de trabajo mostrando en el display y avisando mediante señal acústica la presión y el tiempo a alcanzar durante todas las fases del ciclo de soldadura.


La temperatura del espejo calefactor, una vez que el operador ha configurado todos los parámetros de la tubería, es controlada por el ordenador de acuerdo con el material y el espesor de tubo.


La posibilidad de imprimir de antemano todos los parámetros de soldadura ayuda al operador a evitar el uso de las tablas de soldadura.
Al final de la soldadura, una impresión final permite al operador comprobar si el ciclo de soldadura se ha realizado correctamente.

Datos técnicos LDU Plus

  • Power 230 V +/- 20%. 50/60 Hz +/- 10%

  • Consumo 30 W (IP54 con tapa)

  • Presión máxima de trabajo 0-160 bar (250 Bar con PT IPS)

  • Rango de temperatura de trabajo -20 ° C…. + 70 * C

  • Nivel máximo de humedad de trabajo 95% sin condensado

  • Dimensiones, Peso 340 x 180 x190 mm, 5 Kg.

  • Estándar de soldadura disponible DVS, UNI, WIS, etc.…

cse



CSE

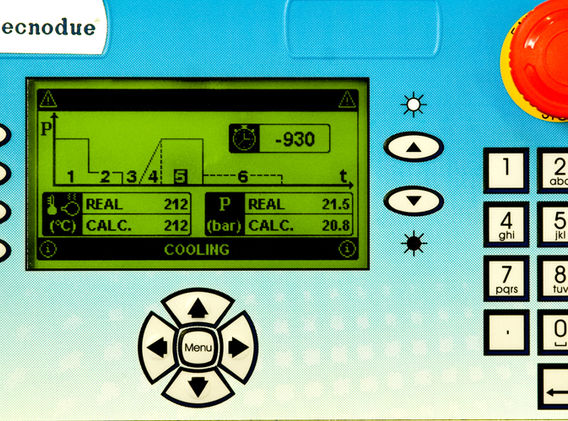

Los controles de servicio pesado para todo tipo de máquina PT, nuevo software y hardware especialmente estudiado para conductos de gas, acueductos y todas las demás instalaciones donde se debe garantizar la soldadura de acuerdo con las especificaciones más importantes de los estándares de soldadura.

Disponible para todos los modelos PT, esta unidad permite obtener un ciclo de soldadura automática de soldadura a tope.

Simplemente configure los datos de la tubería (material, diámetro, SDR o espesor de pared) y deje que el ordenador complete el trabajo.

La computadora calcula los parámetros de soldadura, de acuerdo con la normativa de la soldadura elegida y controla el ciclo de soldadura para tener un resultado final perfecto. Todos los datos y los parámetros se almacenan y se pueden imprimir y  transferir a una PC o pendrive.

DATOS TÉCNICOS

Kit CSE 160-500
Voltaje Estándar 230V –50Hz
Presión Máxima Estándar 130 Bar

  • Consumo PT 160 2.4kW-10A

  • Consumo PT 200 2.8kW-12A

  • Consumo PT 250 3,7kW-16A

  • Consumo PT 315 5,1kW-23A

  • Consumo PT 355 5,1kW-23A

  • Consumo PT 500 7,7kW-32A
    Dimensiones 63x31x44
    Peso 52 Kg.

​Kit CSE 630-800

Voltaje Estándar 400V –50Hz

Presión Máxima Estándar 130 Bar

  • Consumo PT 630 13,8kW-10A

  • Consumo PT 800 14,5kW-12A

SERIE WA



Máquinas de reparación de tres abrazaderas de soldadura a tope de accionamiento hidráulico adecuadas para tuberías y accesorios de PE, PP, PVDF y otros materiales termoplásticos.

El peso ligero y las dimensiones compactas hacen que las máquinas sean muy adecuadas para trabajar en la construcción de carreteras, acequias, acueductos, conductos de gas, alcantarillas y sistemas de riego.

Estas máquinas pueden utilizar los mismos componentes de la máquina PT (Espejo Calentador, Herramienta de Refrentado, Unidad Hidráulica y Reducciones) para soldar todo tipo de tuberías desde PN 2,5 hasta PN 16 según los materiales de la tubería

WA 200

Rango de soldadura - D. 63-200 mm
Peso - 26 Kg
Sección total de cilindros - 4,32 cm cuadrados

WA 250

Rango de soldadura - D. 63-250 mm
Peso - 28 Kg
Sección total de cilindros - 5,89 cm cuadrados

WA 315

Rango de soldadura - D. 90-315 mm
Peso - 33 Kg
Sección total de cilindros - 8,46 cm cuadrados

WA 355

Rango de soldadura - D. 90-355 mm
Peso - 50 Kg
Sección Cilindros totales - 8,46 cm cuadrados

WA 500

Rango de soldadura - D. 200-500 mm; SDR 41-SDR 6
Peso - 95 kg
Sección Cilindros totales  - 14,13 cm cuadrados
